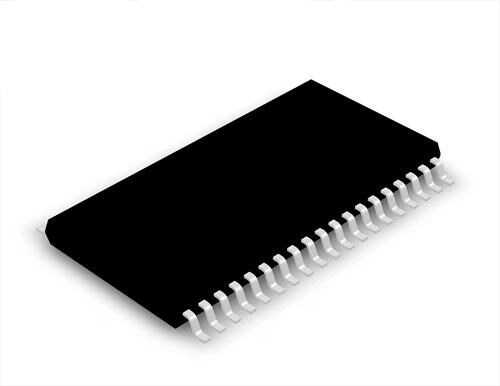

DRV8711DCPR - DRV8711 HTSSOP-38 Step Motor Sürücü

DRV8711DCPR, yüksek güçlü bipolar step motorları hassas bir şekilde kontrol etmek için tasarlanmış, gelişmiş bir step motor sürücü entegresidir. Harici N-kanal MOSFET'leri sürebilme yeteneği sayesinde geniş bir akım ve voltaj aralığında çalışabilir. Gelişmiş mikro-adım (microstepping) ve akım düzenleme özellikleri sunan DRV8711, HTSSOP-38 (Isıl İyileştirmeli İnce Büzülmeli Küçük Hatlı Paket) kılıfı ile mükemmel termal performans sağlar.

DRV8711DCPR'nin Özellikleri ve Avantajları

• Harici MOSFET Sürücüsü: Motor akımı ve voltajı gereksinimlerine göre harici MOSFET'ler seçme esnekliği sunarak yüksek güçlü motorları sürebilme imkanı tanır.
• 1/256'ya Kadar Mikro-Adım (Microstepping): Motor hareketlerinde son derece pürüzsüz ve sessiz bir çalışma sağlar.
• Gelişmiş Akım Düzenleme: Motor torkunu optimize eder ve enerji verimliliğini artırır.
• SPI Arayüzü: Mikrodenetleyici üzerinden tüm ayarların (adım modu, akım seviyesi vb.) kolayca yapılandırılmasını sağlar.
• HTSSOP-38 Kılıf: Entegre altındaki termal ped sayesinde ısıyı PCB'ye verimli bir şekilde aktarır, aşırı ısınmayı önler.
• Kapsamlı Koruma Devreleri: Aşırı akım, aşırı sıcaklık, düşük voltaj ve kısa devre korumaları ile sistem güvenliğini artırır.

Başlıca Kullanım Alanları

• CNC Makineleri ve 3D Yazıcılar
• Tekstil ve Paketleme Makineleri
• Endüstriyel Robotik ve Otomasyon
• Tıbbi Cihazlar (Pompalar, analizörler)
• Kamera Pozisyonlama Sistemleri (Pan-Tilt)
• ATM ve Kiosk Makineleri

Sık Sorulan Sorular (SSS)

Bu sürücü neden harici MOSFET kullanıyor?
→ Harici MOSFET kullanmak, sürücünün çok daha yüksek akım ve voltaj seviyelerini yönetmesine olanak tanır. Bu, dahili MOSFET'li sürücülerin süremeyeceği büyük ve güçlü step motorlar için ideal bir çözüm sunar ve tasarımcıya esneklik sağlar.

HTSSOP kılıfının avantajı nedir?
→ HTSSOP kılıfının altında, PCB'deki topraklama katmanına lehimlenen bir metal ped (thermal pad) bulunur. Bu ped, çipte oluşan ısının çok daha verimli bir şekilde dağıtılmasını sağlayarak sürücünün yüksek güçlerde bile serin ve kararlı çalışmasına yardımcı olur.

DRV8711DCPR ile yüksek güçlü step motor projelerinize hassasiyet ve kontrol getirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
