FSBS15CH60 SPM27-BA

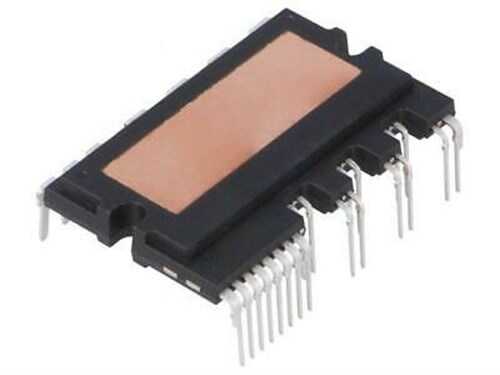

FSBS15CH60, ON Semiconductor (Fairchild) tarafından geliştirilen, gelişmiş bir Akıllı Güç Modülü'dür (Smart Power Module - SPM®). Bu kompakt modül, özellikle AC motor sürücüleri gibi değişken hız kontrolü gerektiren uygulamalar için tasarlanmıştır. İçerisinde 600V/15A kapasiteli 3-faz IGBT invertör, sürücü entegreleri ve çeşitli koruma fonksiyonlarını barındıran tam entegre bir çözümdür.

FSBS15CH60 SPM27-BA'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: Yüksek voltaj sürücü, 6 adet IGBT, bootstrap diyotları ve termistör gibi bileşenleri tek bir SPM27-BA kılıfında birleştirir.
• Optimize Edilmiş Sürücü: Dahili HVIC (Yüksek Voltaj Entegre Devre), IGBT'leri en verimli ve güvenli şekilde sürmek için tasarlanmıştır. Ölü zaman (dead-time) ve kısa devre koruması gibi kritik fonksiyonları içerir.
• Gelişmiş Koruma: Düşük voltaj kilitleme (UVLO) ve aşırı sıcaklık izlemesi için dahili NTC termistör gibi özellikler sunarak sistem güvenliğini en üst düzeye çıkarır.
• Düşük EMI ve Kayıp: Optimize edilmiş yerleşim ve gelişmiş IGBT teknolojisi sayesinde elektromanyetik gürültüyü ve güç kayıplarını azaltır.
• Kompakt ve Kolay Montaj: SPM27-BA kılıfı, PCB üzerinde minimum yer kaplar ve soğutucu montajını basitleştirir.

Başlıca Kullanım Alanları

• Klimalar ve buzdolapları gibi ev aletlerinin kompresör motorları
• Endüstriyel fan ve pompa sürücüleri
• Servo sürücüler ve robotik uygulamaları
• Çamaşır ve bulaşık makineleri motor kontrolü
• Genel amaçlı 1kW altı invertör uygulamaları

Sık Sorulan Sorular (SSS)

SPM® ile standart IPM arasındaki fark nedir?
→ SPM®, Fairchild'ın (şimdi ON Semi) Akıllı Güç Modülleri için tescilli markasıdır. Temelde aynı konsepti ifade ederler: Sürücü ve güç anahtarlarını tek bir pakette birleştiren entegre modüller. Fonksiyonellikleri ve performansları benzerdir.

Dahili NTC termistörü nasıl kullanabilirim?
→ Modül içerisindeki NTC termistörün uçları dışarıya pin olarak verilmiştir. Bu pinleri mikrodenetleyicinizin bir analog girişine bir voltaj bölücü devre ile bağlayarak modülün sıcaklığını sürekli olarak izleyebilir ve aşırı ısınma durumunda sistemi korumaya alabilirsiniz.

Kompakt ve verimli motor sürücü tasarımlarınız için FSBS15CH60 Akıllı Güç Modülü'nün entegre gücünü ve zekasını kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
